Yamaichi Electronics

Der neue M12 – mit Push-Pull Innenverriegelung

Yamaichi Electronics bietet mit dem M12 Push-Pull Steckverbinder Y-Circ M eine innovative Lösung an. Der kabelseitige Stecker rastet von innen mit den Rasthaken in die Gerätedose ein. Dadurch benötigt das Push-Pull System den gleichen Bauraum wie eine gängige M12 Verbindung mit Schraubverriegelung, was den Anwendern mehr Flexibilität beim Anschließen Ihrer M12 Kabel an die Geräte bietet. Die Push-Pull Buchsen mit Innenverriegelung können nach wie vor im Gerät versenkt montiert werden und erlauben es dank ihrer 100% Rückwärtskompatibilität sowohl schnell und bequem Push-Pull-Steckverbinder anzuschließen als auch herkömmliche Schraubverbindungen herzustellen.

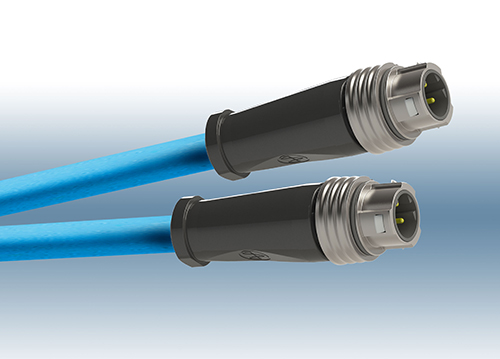

Bild: Yamaichi Electronics
Der umspritzte M12 Steckverbinder mit Push-Pull Innenverriegelung ermöglicht schnelles und sicheres Stecken und Entriegeln. Das haptische und akustische Feedback des Y-Circ M Push-Pull, erhöht die Verriegelungssicherheit. (Bild: Yamaichi Electronics )

Der M12 Push-Pull mit Außenverriegelung baut dagegen konstruktionsbedingt größer auf als die Ausführung mit Innenverriegelung, da er von außen über einen hervorstehenden Dom gebracht werden muss, während die Innenverriegelung im Gerät versenkt werden kann und somit schlanke Designs ermöglicht.

Anders als beim M12 mit Schraubgewinde ist kein Drehmomentschlüssel mehr notwendig um ein sicheres Verriegeln zu gewährleisten. Der M12 Push-Pull mit Innenverriegelung gibt dazu ein haptisches und akustisches Feedback, was die Verriegelungssicherheit erhöht. Die Vorteile der Zeitersparnis beim Ver- und Entriegeln sowie in schwer erreichbaren oder nicht einsehbaren Bereichen liegen auf der Hand.

Somit stehen dem Anwender sämtliche Vorteile der Push-Pull Verriegelung zur Verfügung: Miniaturisierung, blindes Stecken, einfachste Handhabung – und das alles gemäß der standardisierten M12 Spezifikationen.

Yamaichi Electronics hat ein serienreifes System, das bei marktführenden Anbietern von Automatisierungstechnik bereits ein-designed ist. Das System befindet sich momentan im Prozess der internationalen Standardisierung unter IEC CDV 61076-2-012 und es ist zu erwarten, dass sich diese Lösung als neuer Industriestandard etablieren wird.

Neben Sensor- und Aktoren-Applikationen, sind mit der X-Codierung des Y-Circ M auch High-Speed Datenübertragungsraten bis zu CAT6a möglich. Mittels L-Kodierung kann auch Leistung übertragen werden. Die kompletten Kabelkonfektionen in den Codierungen A, B, D, X und L können auf Wunsch auch mit UL- Label ausgeliefert werden.
