Neue Produkte vom 11/22/2018

CTX

Hohe Leistungsdichte für die Kühlung von Grafikkarten und CPUs

CTX hat sein Produktprogramm an Kühllösungen für die Leistungselektronik erweitert: Ab sofort ergänzen Kühlkörper mit eingepressten Rippen (Crimped Kühlkörper) das Portfolio.

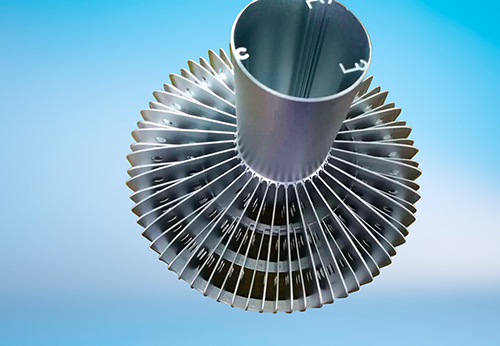

Bild: CTX
Crimped Kühlkörper bieten hohe Leistungsdichte auf kleinstem Raum und sind damit ideal geeignet für die Kühlung von Grafikkarten und CPUs. (Bild: CTX)

Die individuell gestaltbaren Kühlkörper eignen sich hervorragend für die Kühlung von Applikationen mit begrenztem Bauraum – wie Grafikkarten und CPUs. Grund ist das optimale Verhältnis von Kühlkörpergewicht, -größe und Kühlleistung, das durch die Kombination einer Kühlkörperbasis aus Kupfer und Kühlrippen aus Aluminium erzielt werden kann.

Je nach abzuführender Verlustleistung und dem zur Verfügung stehenden Bauraum können Crimped Kühlkörper aus Aluminium oder Kupfer gefertigt werden. Typisch ist allerdings die Kombination einer Kühlkörperbasis aus Kupfer mit eingepressten Aluminiumrippen, da auf diese Weise eine optimale Effizienz und Wirtschaftlichkeit erreicht wird. Die spezifische Kühlleistung von Crimped Kühlkörpern kann durch die Verwendung von Aluminiumrippen mit unterschiedlicher Oberflächenstruktur bei gleicher Grundfläche und Rippengeometrie des Kühlkörpers zusätzlich variiert werden. So nimmt die Kühlwirkung mit zunehmender Rippenoberfläche zu. Für eine weitere Steigerung der Kühlleistung ist auch die Kombination mit Heatpipes möglich.

Crimped Kühlkörper bestehen aus einer Bodenplatte, in die die einzelnen Kühlrippen in einem rein mechanischen Verfahren eingepresst werden. Aufgrund der thermischen Spreizwirkung der Kupferplatte bleiben die Wärmewiderstände am Übergang zwischen Basis und Rippen sehr klein.

Je nach abzuführender Verlustleistung und dem zur Verfügung stehenden Bauraum können crimped Kühlkörper aus Aluminium oder Kupfer gefertigt werden. Typisch ist allerdings die Kombination einer Kühlkörperbasis aus Kupfer mit eingepressten Aluminiumrippen, da auf diese Weise eine optimale Effizienz und Wirtschaftlichkeit erreicht wird.

Die spezifische Kühlleistung von Crimped Kühlkörpern kann durch die Verwendung von Aluminiumrippen mit unterschiedlicher Oberflächenstruktur bei gleicher Grundfläche und Rippengeometrie des Kühlkörpers zusätzlich variiert werden. So nimmt die Kühlwirkung mit zunehmender Rippenoberfläche zu – von glatten über geriffelte bis hin zu gestanzten Kühlrippen. Für eine weitere Steigerung der Kühlleistung ist auch die Kombination mit Heatpipes möglich.

Übrigens: CTX bietet auf Wunsch für Crimped Kühlkörper auch Oberflächenbehandlungen wie Lackieren, Eloxieren oder Pulverbeschichten an.
